Osciloscópio Digital Portátil de 2,4 Polegadas com Shell TFT e Cabo BNC

Descrição Detalhada:

Este osciloscópio digital portátil é uma solução eficiente e prática para técnicos e entusiastas de eletrónica. Com um ecrã TFT de 2,4 polegadas, permite visualizar claramente os resultados das medições. O dispositivo vem pronto para usar, sem necessidade de soldagem ou montagem, economizando tempo e esforço. A versão atualizada oferece alta sensibilidade de 5 mV/div a 20 V/div e modos de disparo automático, normal e único.

Características do Produto:

• Material: ABS e silicone
• Ecrã: TFT de 2,4 polegadas
• Fonte de Alimentação: Bateria de lítio recarregável incorporada
• Faixa de Sensibilidade: 5 mV/div - 20 V/div
• Largura de Banda Analógica: 0-200 KHz
• Velocidade Máxima de Amostragem em Tempo Real: 1 MSa/s
• Tensão Máxima de Entrada: 50 Vpk (sonda 1X)
• Impedância de Entrada: 1 MΩ/20 pF
• Precisão: 12 bits
• Comprimento do Registo: 1024 pontos
• Modos de Acoplamento: DC / AC / GND
• Intervalo de Base de Tempo: 500s/Div - 10us/Div
• Modos de Disparo: Automático, Normal e Único
• Tensão de Fornecimento: CC 9V (8-10 V)
• Consumo Atual: ~ 120 mA @ 9 V
• Dimensões: 102 x 74 x 23 mm
• Peso: 345 g

Funções:

• Alta sensibilidade de 5 mV/div a 20 V/div
• Modelos de disparo automático/normal/único
• Codificador rotatório para ajuste rápido e fácil dos parâmetros
• Desenvolvimento secundário possível (milivoltímetro, registadores de dados)
• Ecrã TFT de 2,4 polegadas para visualização clara
• Função de congelamento/salvamento de formas de onda

Conteúdo da Embalagem:

• 1 x Osciloscópio
• 1 x Cabo de Clipe BNC
• 1 x Manual do Utilizador
• 1 x Adaptador de Corrente AC
• 1 x Fivela de Bateria de 9 V

Vantagens:

• Portabilidade: Compacto e leve, ideal para trabalhos ao ar livre.
• Facilidade de Uso: Produto acabado, sem necessidade de soldagem, pronto para uso imediato.
• Alta Sensibilidade: Faixa de sensibilidade de 5 mV/div a 20 V/div, adequada para medições precisas.

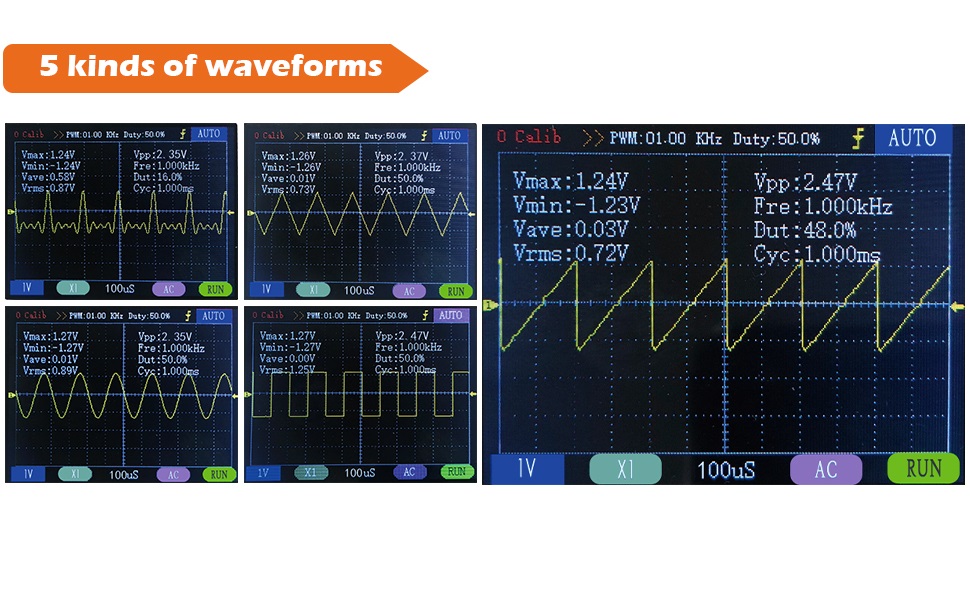

• Ecrã TFT: Exibe claramente os resultados e permite congelar/salvar o conteúdo da forma de onda.

Observações Importantes:

• Ativação: Necessário para obter formas de onda regulares para análise.
• Modos de Disparo: Automático, normal e único para capturar formas de onda.
• Calibração: Certifique-se de calibrar o ponto de referência para medições precisas.
• Alimentação: Certifique-se de que a tensão da fonte de alimentação está na faixa de 8-10 V.

Este osciloscópio digital portátil é perfeito para projetos eletrónicos e medições precisas, oferecendo uma solução prática e eficiente para profissionais e entusiastas.

Perguntas e respostas:

P1: Por que é necessário ativar?

A1: quando o osciloscópio não estiver ativado, o sinal (modo automático) será retirado aleatoriamente e gerará uma imagem. Como o sinal é contínuo, a forma de onda aleatória não é regular. Após a fotografia, pode obter formas de onda regulares para analisar a investigação.

P2: Quantos modos de disparo este osciloscópio tem?

R2: o nosso osciloscópio tem 3 modos de fotografia, com o modo de disparo automático/normal/único, pode capturar facilmente a forma de onda atual.

P3: nível de ativação sem nível de ativação central

A3: Mantenha pressionado o botão [TRIGGER] por cerca de 3 segundos. Isto definirá o nível de disparo para o valor médio da amplitude do sinal.

P4: ecrã branco de exibição.

A4: A tensão da fonte de alimentação deve estar na faixa de 8 - 10 V; confirme a entrada do sinal dentro da faixa dos parâmetros do equipamento; restauração padrão.

P5: Por que o botão do codificador gira o nível do gatilho para cima e para baixo sem alterações?

A5: O botão do codificador do equipamento deve ser ajustado no design, pelo que deve ser ajustado lentamente para que funcione. Quando a velocidade é muito rápida, o dispositivo será considerado inválido.

P6: Por que meus números de tensão estão errados?

A6: Existem duas causas possíveis para uma visualização de tensão errada.

1 ) O ponto de referência não foi calibrado (basta fazer o alinhamento de VPos conforme indicado no manual (é altamente recomendável restaurar os padrões de fábrica antes do alinhamento de VPos para garantir que todos os parâmetros sejam válidos)

2) O ganho do canal analógico está errado. (basta fazer o alinhamento de VPos conforme indicado no manual (é altamente recomendável restaurar os padrões de fábrica antes do alinhamento de VPos para garantir que todos os parâmetros sejam válidos).

Consulte a secção Solução de problemas no manual para encontrar possíveis motivos nos canais analógicos.

Para bricolage Pode fazer um desenvolvimento secundário neste kit. Por exemplo, pode ser alterado para um medidor de milivolts, registradores de dados.	codificador Adicionado o codificador, torne o ajuste mais rápido e fácil.	Portátil Mini osciloscópio de mão, adequado para trabalhos ao ar livre.
